Металлоконструкция начинается не со сварки, а с чертежа. Ошибка на этом этапе стоит дороже всего: переделать проект — это часы работы, переделать сваренную и покрашенную раму — это металл, работа и сорванные сроки. Разбираем, из чего складывается проектирование и что понадобится от заказчика.

Чем отличаются КМ и КМД

В проектировании металлоконструкций есть две стадии, и их часто путают.

КМ — «конструкции металлические». Это расчётная стадия: схема сооружения, сечения элементов, узлы в принципиальном виде, нагрузки, марки стали. По КМ понятно, что и какого сечения будет стоять, но по нему ещё нельзя резать металл.

КМД — «конструкции металлические деталировочные». Рабочая документация для цеха: каждая деталь с размерами, отверстиями, скосами, ведомости метизов, схемы сборки и монтажа. Именно по КМД работает производство.

Для небольших изделий — навеса, козырька, каркаса гаража, ограждения — полноценный комплект КМ обычно не нужен: достаточно расчётной схемы и деталировки. Для ангаров, ферм и промышленных конструкций проходят обе стадии.

Как идёт работа

1. Техническое задание. Что за конструкция, где стоит, какую нагрузку несёт, есть ли требования по внешнему виду и цвету.
2. Замер на объекте. Реальные размеры почти всегда отличаются от тех, что заказчик называет по памяти. Проверяются габариты, уклоны, отметки, привязка к существующим стенам и фундаментам.

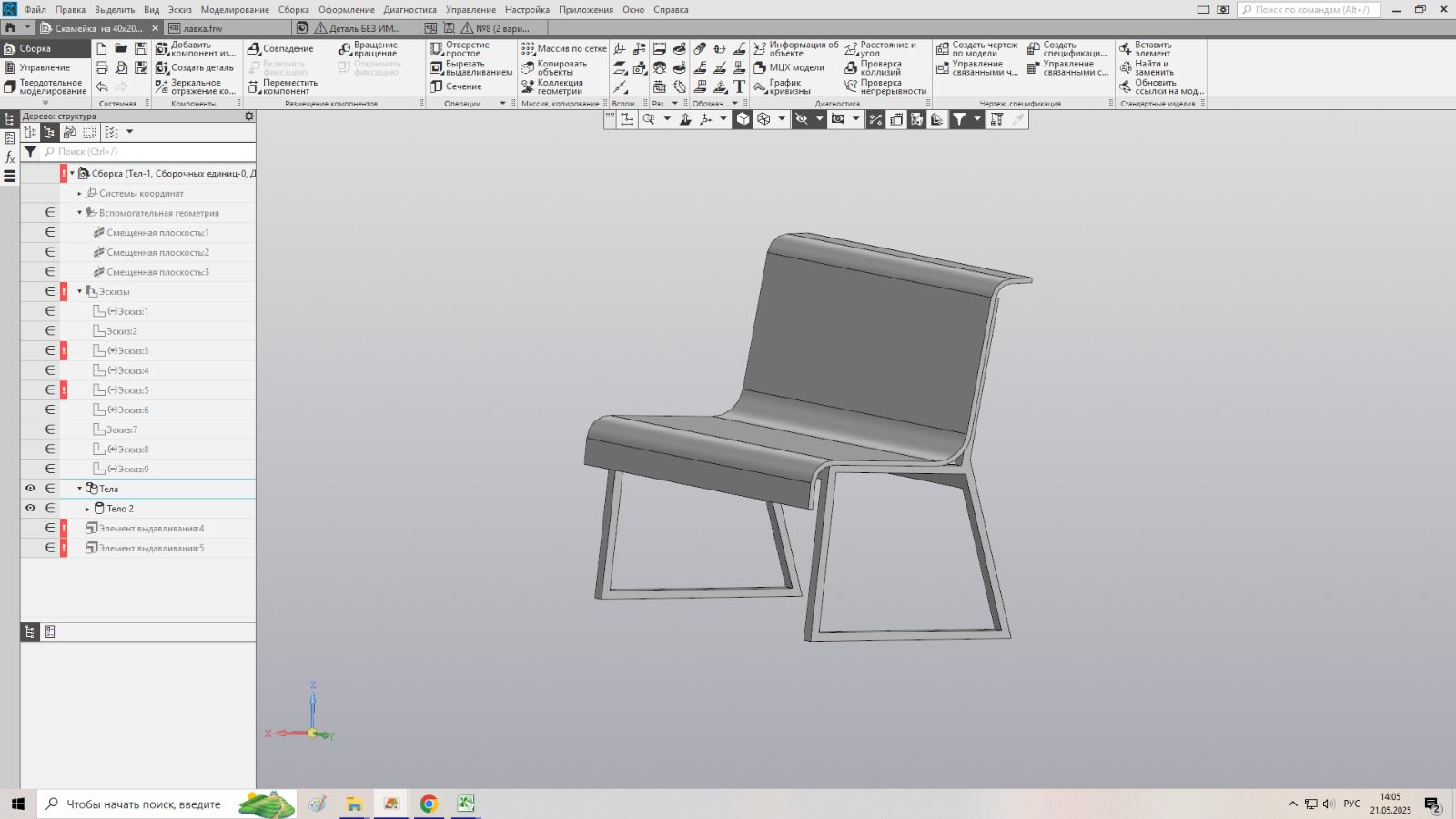

3. Эскиз и расчёт. Подбираются сечения под нагрузки, прорабатываются узлы, считается расход металла.
4. Согласование. Заказчик видит планировку, габариты и смету до того, как что-то куплено и отрезано.
5. Деталировка. Чертежи для цеха, раскрой, ведомости.
6. Производство и монтаж.

Какие нагрузки считают

Для наружных конструкций основных нагрузок три, и все они задаются по СП 20.13330 «Нагрузки и воздействия»:

• Снеговая. Главная для навесов, козырьков и кровель. Удмуртия относится к регионам с серьёзной снеговой нагрузкой, и именно на ней чаще всего экономят: ставят тонкий профиль, а зимой прогиб или обрушение.
• Ветровая. Критична для высоких и «парусных» конструкций — ограждений с заполнением, вывесок, лёгких навесов.
• Собственный вес и полезная нагрузка. Для стеллажей и площадок обслуживания — вес хранимого груза и людей.

Отдельно проверяются узлы крепления к основанию. Хорошая рама на плохих анкерах — это плохая конструкция целиком.

Что подготовить заказчику

• Габариты места и, если есть, план участка или помещения.
• Фотографии места установки с нескольких ракурсов — по ним видно уклон, состояние основания, соседние объекты.
• Назначение и нагрузка: что будет стоять, лежать, ездить, храниться.
• Есть ли готовый проект или эскиз, даже «от руки» — это экономит время.
• Требования по цвету и покрытию, если конструкция на виду.

Три ошибки, которые дорого обходятся

Проектировать без замера. Уклон участка в 15–20 см на длине навеса — обычное дело, и он полностью меняет раскрой стоек.

Считать «на глаз» по аналогии. Конструкция, годами стоящая у соседа, могла быть рассчитана под другую нагрузку или собрана с запасом, который вы не видите.

Экономить на сечении. Разница в цене между трубой 60×60×3 и 60×60×2 — несколько процентов от сметы. Разница в несущей способности — принципиальная.
